沸騰解析シミュレーション |Advance/FrontFlow/redによるVOF法の応用

アドバンスソフトの CFD ソフトウェア Advance/FrontFlow/red を使用して、VOF 法による沸騰解析を行いました。本動画では、以下の条件でシミュレーションを実施しています。

  • 解析条件
    • 水温: 80℃
    • 加熱部過加熱度: 10℃

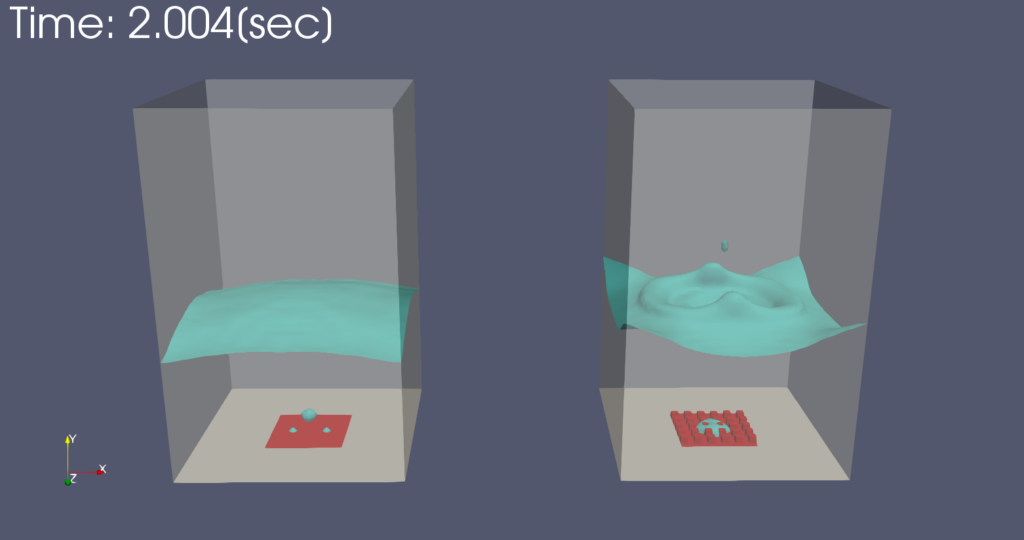

    • 加熱部: プレート型およびフィン型
    • メッシュ数: 50 万
    • 並列計算: 12MPI 並列
    • 計算時間: 5 秒間の現象を解析するのに約6時間
  • 相変化モデル

加熱面上では「温度回復法」、加熱面以外では「気液界面での熱流束差による相変化モデル」を併用。この手法により、小さなキャビティ内の気泡核を明示的にモデル化する必要がありません。

  • 解析領域

対称性を活用した 4 分の 1 モデルで効率的に計算を実現しました。

このシミュレーションでは、詳細な沸騰現象を効率的に解析可能で、特に相変化に関する高度な物理モデルの活用が特徴です。熱設計や熱流体現象の理解を深めるのに最適なソリューションをご提供します。
