弊社アドバンスソフトの自社開発 CFD ソルバー「Advance/FrontFlow/red」に付属されている Tutorial Case「移動格子」の紹介です。

二次元モデルとして、モデル左半分に、細かく振動する膜（振幅1mm/振動数40Hz）を中央に配した閉空間、 モデル右半分に、大気開放の境界条件で囲まれた開空間が配置されており、 それらがモデル中央のオリフィス（絞り部）で繋がれています。

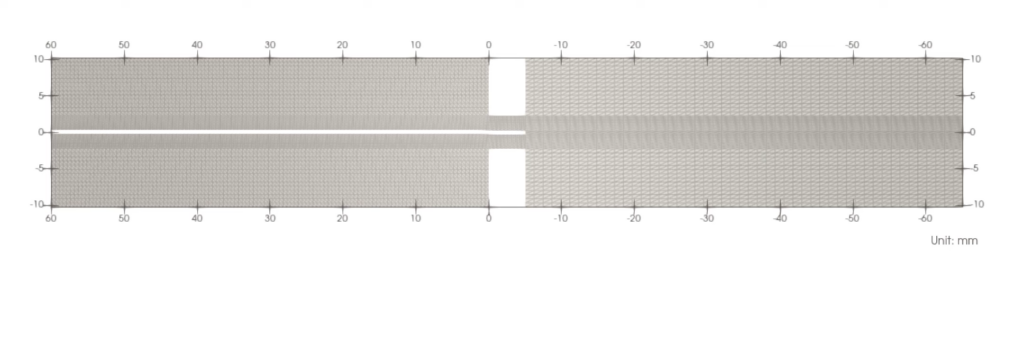

図1：計算格子

狭い空間内で膜が高速振動することで、 その上下の空気が膨張/圧縮を繰り返す結果、 中央絞り部での急速な吹出し/吸込みへと繋がります。

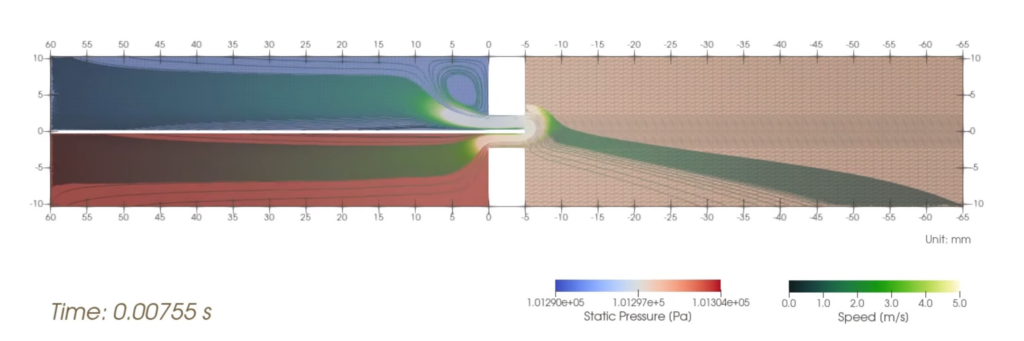

図2：静圧と流速分布

この解析を応用することで、 例えば「風切り音の周波数特性分析」や「スピーカーの指向性予測」といった、 実用的な解析が可能となります。

計算コスト

• Cell数：15,890（Point数：24,972）
• 現象時間：0.02 s（時間刻み：1e-4 s）
• 計算時間：7 m 45 s（MPI並列数：1）
